Boîte pont type 55
Dans cette page, on trouvera des photographies de la
chaîne cinématique du type 55 et de ses composants.
Ces images permettent de comprendre le fonctionnement de ce type de boîte-pont, qu'on retrouve sur bien des modèles de la firme.
Ces images permettent de comprendre le fonctionnement de ce type de boîte-pont, qu'on retrouve sur bien des modèles de la firme.
Vue générale de la chaîne cinématique
photo R Anglade
Les pignons menés qui sont sur l'axe des moyeux
sont entraînés par la broche qui solidarise
le moyeux au plateau entraineur percé.
Selon le côté où on broche, le rapport est différent.
Les deux moyeux sont solidaires de l'axe.
Ce système n'autorise pas l'emploi d'un différentiel
d'où les cliquets dans les moyeux .
Couple de pignons de la première vitesse.
photo R Anglade
Couple de pignons de la deuxième vitesse.
photo R Anglade

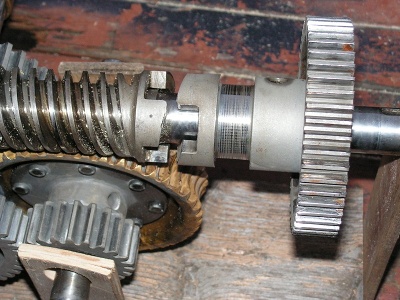

Détail du crabot de marche avant au repos.
photo R Anglade
Détail du crabot de marche avant enclenché.
photo R Anglade
